Automazioni

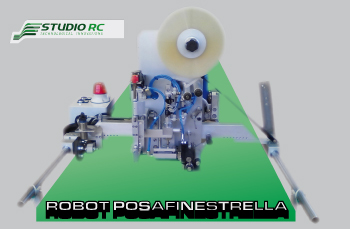

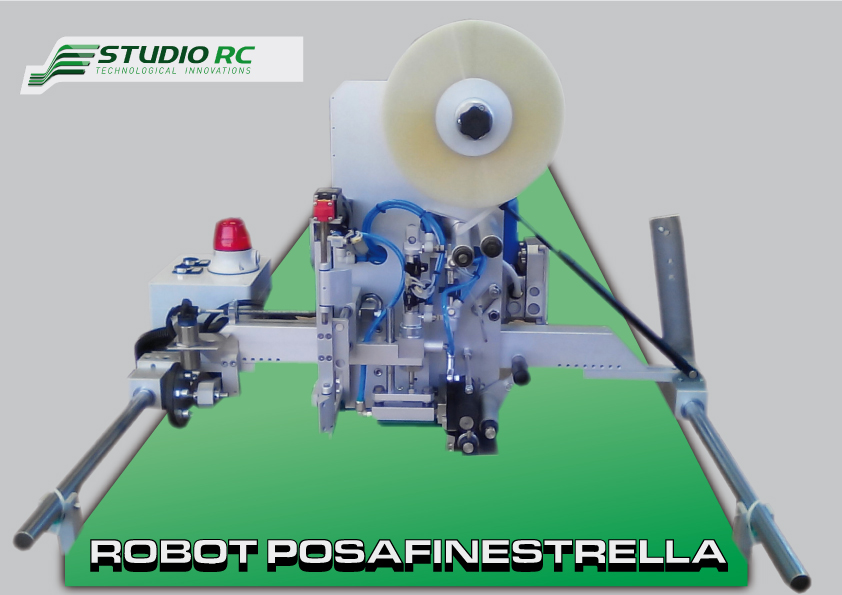

ROBOT POSAFINESTRELLA PF-07

Il ROBOT POSAFINESTRELLA è stato studiato a completamento delle macchine formatrici di scatole rivestite, specialmente per il settore camiceria. Si tratta di un gruppo brevettato, capace di applicare in automatico un foglietto di cellophane (o altro materiale) sull'apposita apertura o finestrella delle scatole per camicie.

L'installazione del ROBOT viene effettuata direttamente sulla macchina formatrice di scatole senza richiedere alcuna modifica, perché il robot dispone di un impianto elettrico indipendente.

Il ROBOT applica la finestrella di materiale trasparente sul foglio di carta steso e incollato prima che venga effettuata l'operazione di rivestitura della scatola. È in grado di svolgere dalla bobina il film della lunghezza richiesta, di tagliarlo e di posarlo nella posizione dovuta con estrema precisione e rapidità, grazie a un dispositivo di ricerca della centratura.


Dati tecnici

  • Impianto elettrico a norme gestito da PLC.
  • Velocità di produzione massima: 42 finestrelle al minuto.
  • Larghezza foglietto bobina: da 30 a 60 mm.
  • Lunghezza massima foglietto: 110 mm.
  • Pressione d'esercizio dell'impianto pneumatico: 4-5 bar.
  • Altezza robot: 500 mm.
  • Regolazione trasversale su nastro per finestrella al lato: 100 mm rispetto all'asse del nastro.
  • Larghezza robot su nastro della macchina incollatrice: regolabile da 550 a 750 mm.
  • Posizionamento longitudinale regolabile: 700 mm.
  • Protezioni antinfortunistiche.

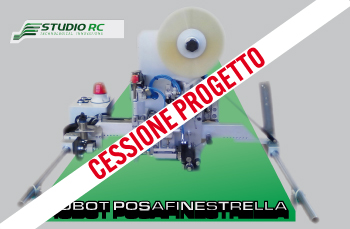

ROBOT POSAFINESTRELLA PF-07

In virtù dell'esperienza ventennale nel soddisfare le esigenze dei clienti e a seguito di numerose richieste da parte degli scatolifici, abbiamo realizzato un Robot in grado di inserire finestrature di dimensioni maggiori, da applicare anche sul coperchio della scatola.


Dati tecnici

  • Impianto elettrico a norme gestito da PLC.
  • Velocità di produzione massima: 40 finestrelle al minuto.
  • Larghezza foglietto bobina: da 40 a 100 mm.
  • Lunghezza massima foglietto: 120 mm.
  • Pressione d'esercizio dell'impianto pneumatico: 4-5 bar.
  • Altezza Robot: 580 mm.
  • Regolazione trasversale su nastro per finestrella al lato: 100 mm rispetto all'asse del nastro.
  • Larghezza Robot su nastro macchina incollatrice: regolabile da 550 a 750 mm.
  • Posizionamento longitudinale regolabile: 700 mm.
  • Protezioni antinfortunistiche.

NB: è prevista, su richiesta, la rotazione del gruppo di 90°.

MACCHINA AUTOMATICA RC-430S

Questa macchina automatica speciale partendo da bobina di cartone dopo varie fasi di lavoro ottiene cartoncini salva-pantaloni per lavanderie (trousers-guard).

Il cartone è prelevato da bobina che si svolge tramite rulli gommati contrapposti consentendo l’avanzamento preciso del cartone per l’operazione di fustellatura che provvede a sagomare i cartoncini ogni avanzamento cartone.

Durante l’avanzamento dei cartoncini fustellati si elimina lo sfrido, mentre il fustellato è spinto su un nastro di trasporto e guidato all’incollatura e di seguito alla formatura a caldo dove i cartoncini sagomati sostano per alcuni attimi per essere contati e impilati nel magazzino dove, raggiunta la quantità desiderata, vengono espulsi dalla macchina per consentire all’operatore di prelevarli.

Nota: La macchina può essere modificata partendo dal cartone fustellato aperto anziché da bobina.

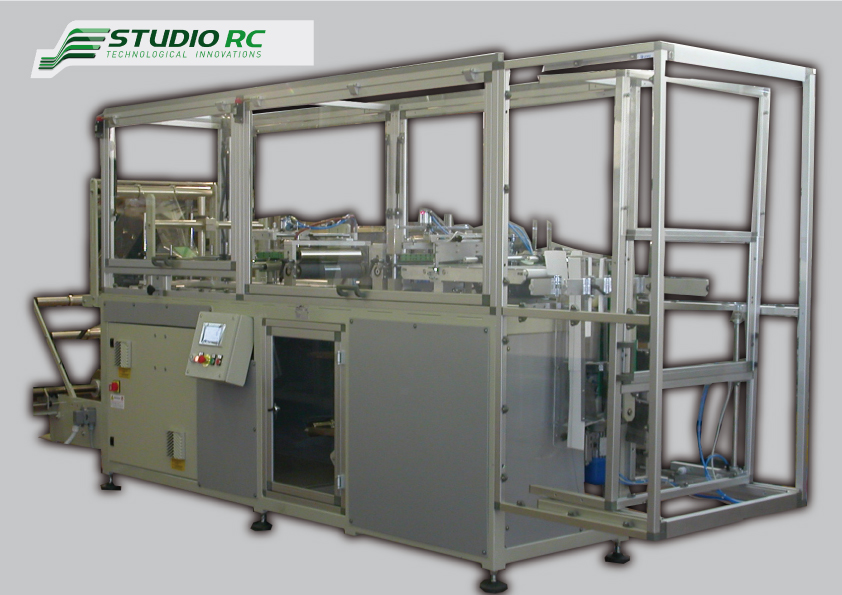

MACCHINA AUTOMATICA RCS4

Questa macchina, partendo da bobina di chellophan, polipropilene o altro materiale, dopo varie fasi di lavoro ottiene sacchetti.

La bobina si svolge tramite rulli gommati contrapposti consentendo un avanzamento a passo definito dal programma impostato.

La prima fase che avviene è la formatura di un tubo saldato longitudinalmente a larghezza definita, in seguito incontra il gruppo saldatura in cui viene eseguita una saldatura trasversale e subito dopo avviene il taglio del sacchetto a lunghezza definita dal programma impostato; scorrendo su un nastro trasportatore i sacchetti raggiungono il magazzino in cui vengono impilati nella quantità desiderata e in seguito prelevati dall'operatore.
